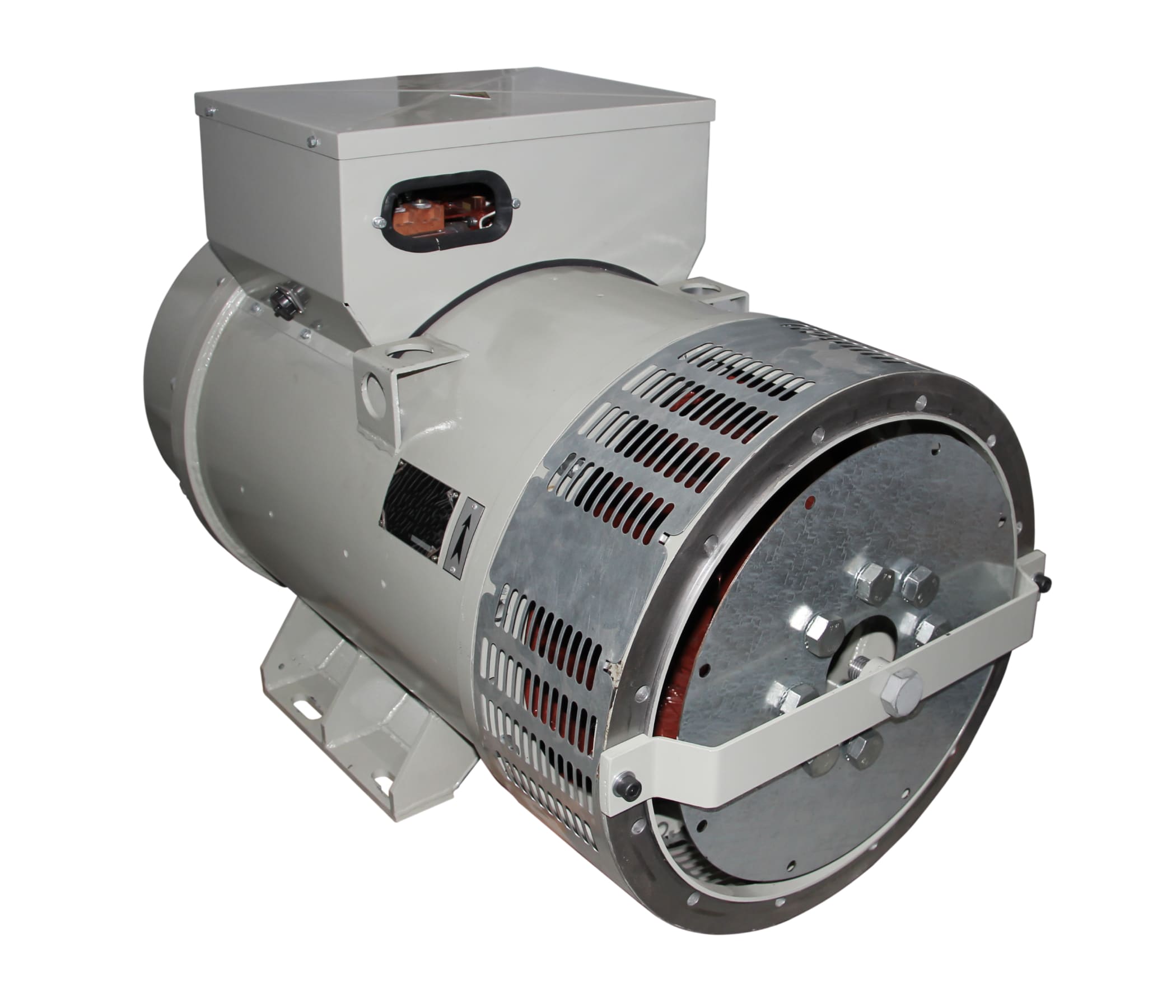

ГСП-250-Т400-ПР-РА У2в

Структура условного обозначения генераторов:

• У2в - вид климатического исполнения по ГОСТ 15150, ГОСТ 15543.1 (У – для районов с умеренным климатом, 2в – категория размещения с пониженным атмосферным давлением)
• РА - наличие опции распознавания аварии
• ПР - наличие опции «параллельная работа»
• 400 - номинальное напряжение генератора
• Т - трехфазный переменный ток
• 250 - номинальная мощность
• ГСП - генератор синхронный промышленный

Особенности

Наличие опции ПР «параллельная работа» означает, что генераторы обеспечивают длительную устойчивую параллельную работу между генераторами одной серии, генераторами разных серий (с аналогичными характеристиками системы регулирования возбуждения) при предельном соотношении мощностей от 1 : 3 до 3 : 1 и с сетью государственной энергетической системы;

Наличие опции РА «распознавание аварии» означает, что в генераторе предусмотрены следующие сервисные функции:

• функция распознавания вида аварии реализованная посредством мигания светодиодов на плате регулятора возбуждения определенным образом (при наличии питания);
• функция отключения нагрузки при аварии, реализующая опережающее отключение внешнего выключателя нагрузки с последующим (через (1,2 ± 0,2) с) отключением возбуждения (при сохранении аварийной ситуации).
• функция отключения возбуждения генератора при следующих аварийных режимах работы:

а) при превышении температуры обмотки статора генератора значения 160 °С (при работе генератора в номинальном режиме) и 180 °С (при перегрузках);

б) при превышении напряжения на выходе генератора значения 440 В;

в) при всех видах коротких замыканий на выходе генератора;

г) при превышении температуры подшипника генератора значения (95 ± 5) °С;

д) при обрыве в цепи датчика температуры подшипника генератора;

е) при обрыве в цепях всех трех датчиков температуры обмотки статора генератора.

Время срабатывания защит от перегрева и от перенапряжения не более 2,5 с, защиты от короткого замыкания — от 0,1 до 3 с (по настройке).

Примечание – Опция распознавания аварии устанавливается только на генератор с опцией «параллельная работа».

• Мощность: 250 кВт
• Напряжение: 400 В
• Частота: 50 Гц
• Коэффициент мощности: 0,8 (при отстающем токе)
• Коэффициент полезного действия при cos φ = 1, не менее: 96%
• Частота вращения: 1500 об/мин
• Диапазон рабочих температур: минус 40град до плюс 40 град *
• Класс изоляции: Н
• Режим работы по ГОСТ IEC 60034-1: S1 (продолжительный)
• Степень защиты: IP23
• Масса: 1000 кг
