Анализ синхронного бесконтактного (безщеточного) генератора серии ECP32- 3S/4 изготовления MeccAlte.

Рисунок 1 - общий вид генератора


Для подробного изучения была проведена разборка генератора.Составные части представлены на фото:

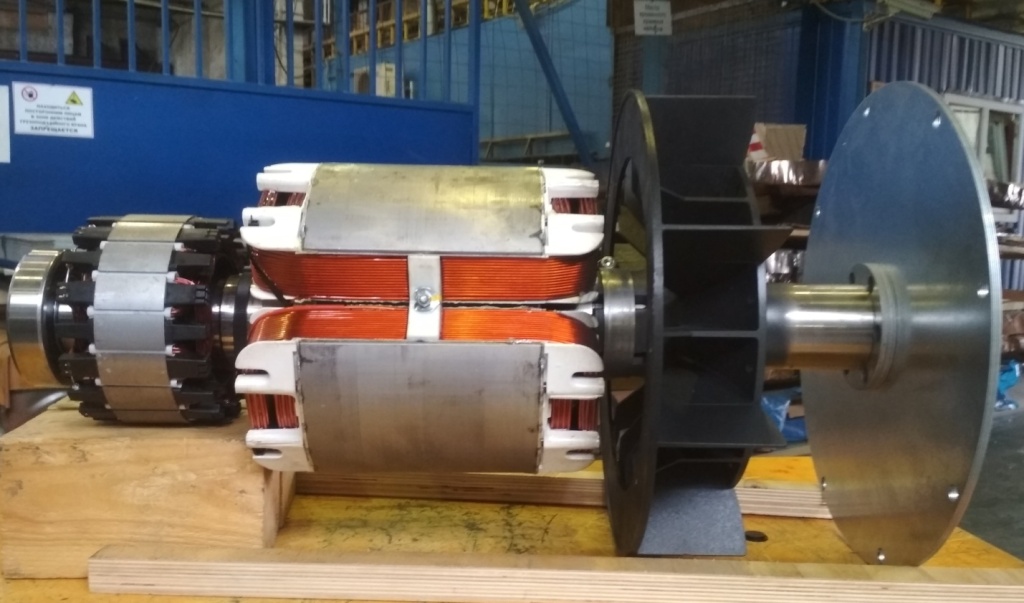

Рисунок 2 - ротор генератора в сборе

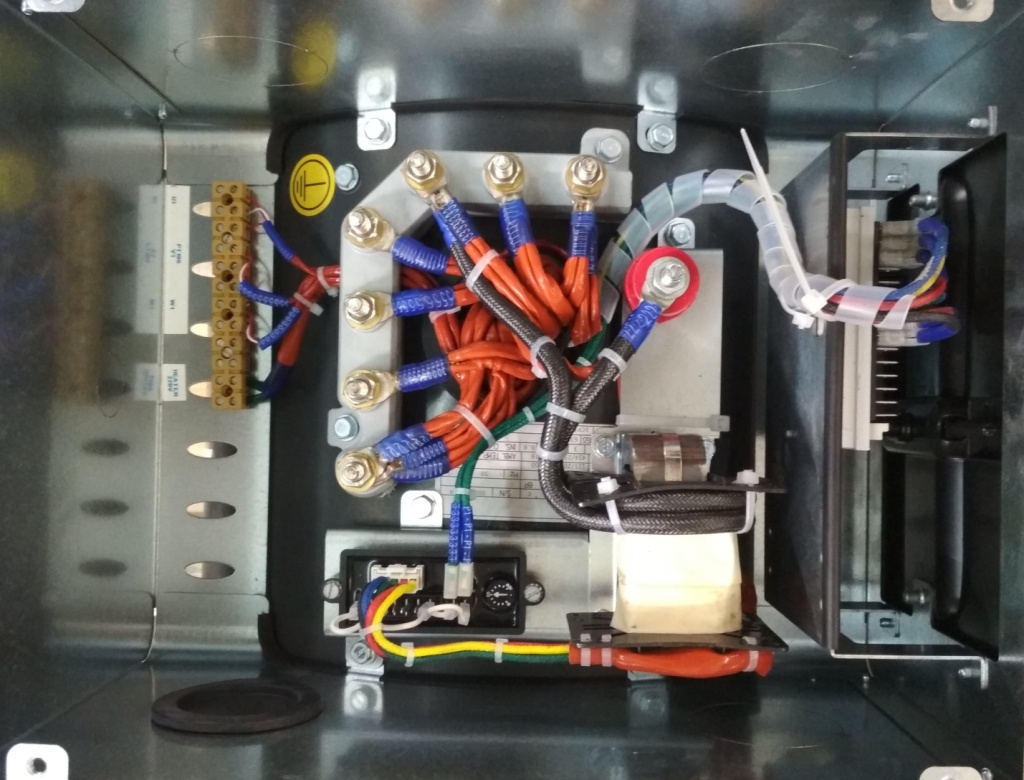

Рисунок 3 - коробка выводов

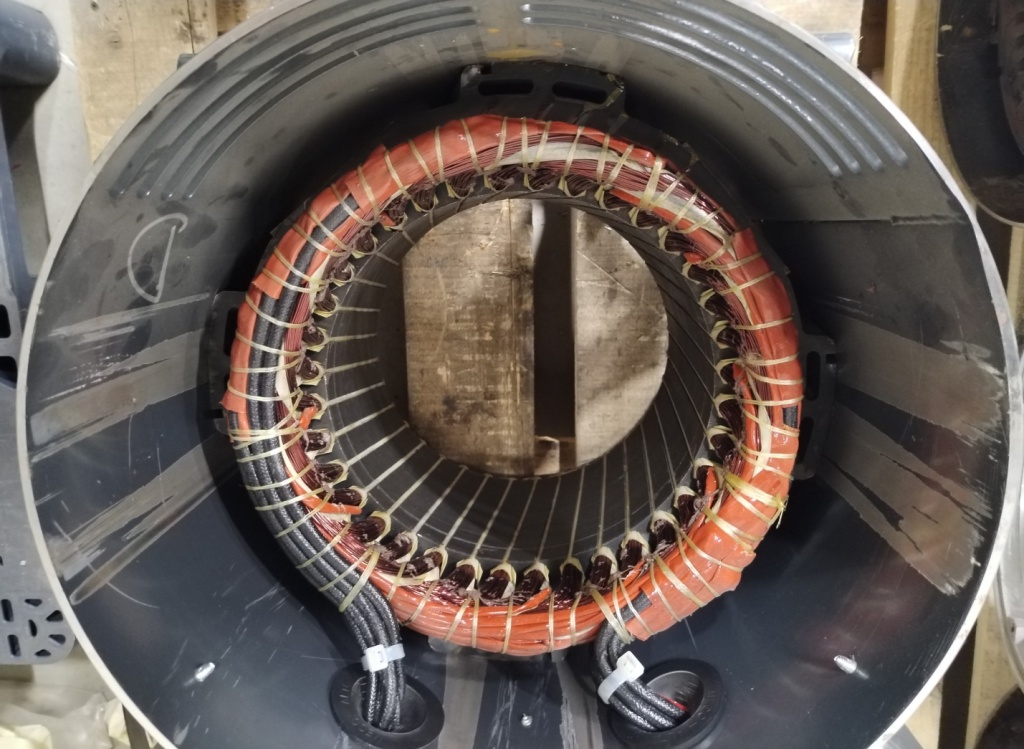

Рисунок 4 - статор в корпусе

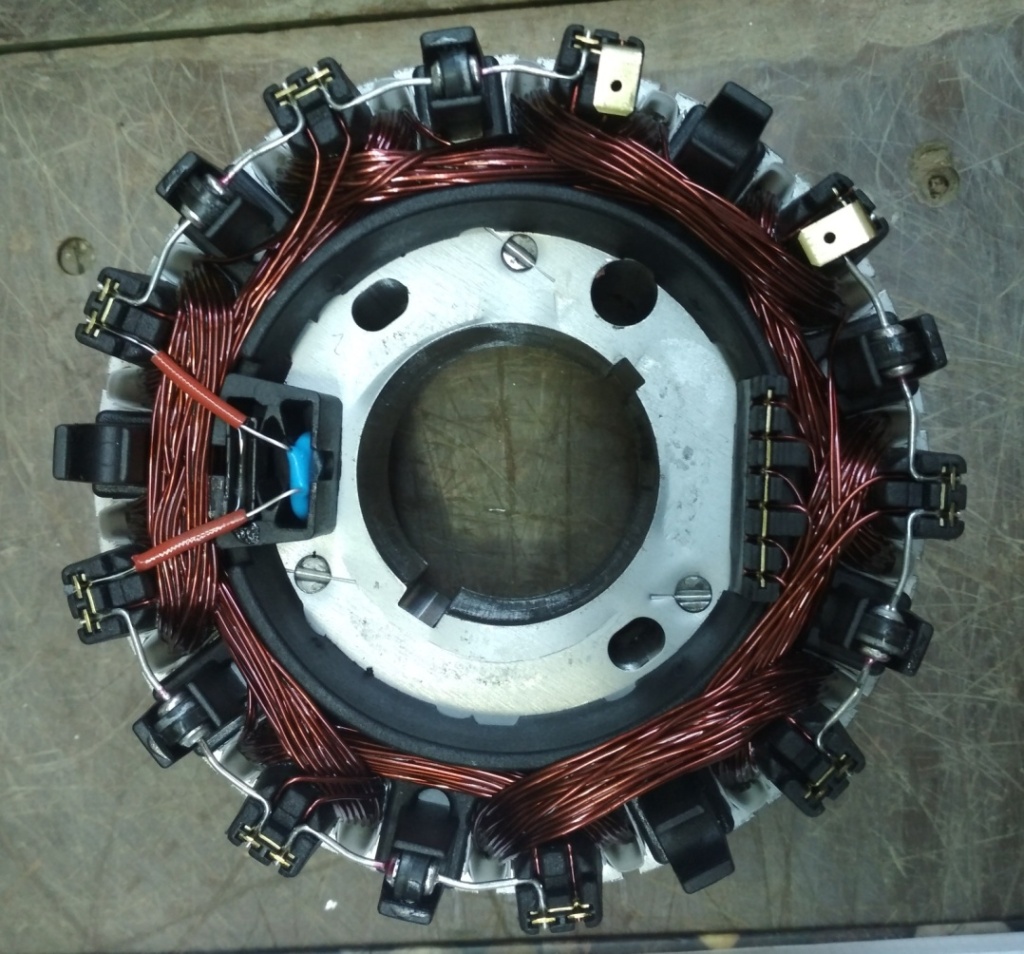

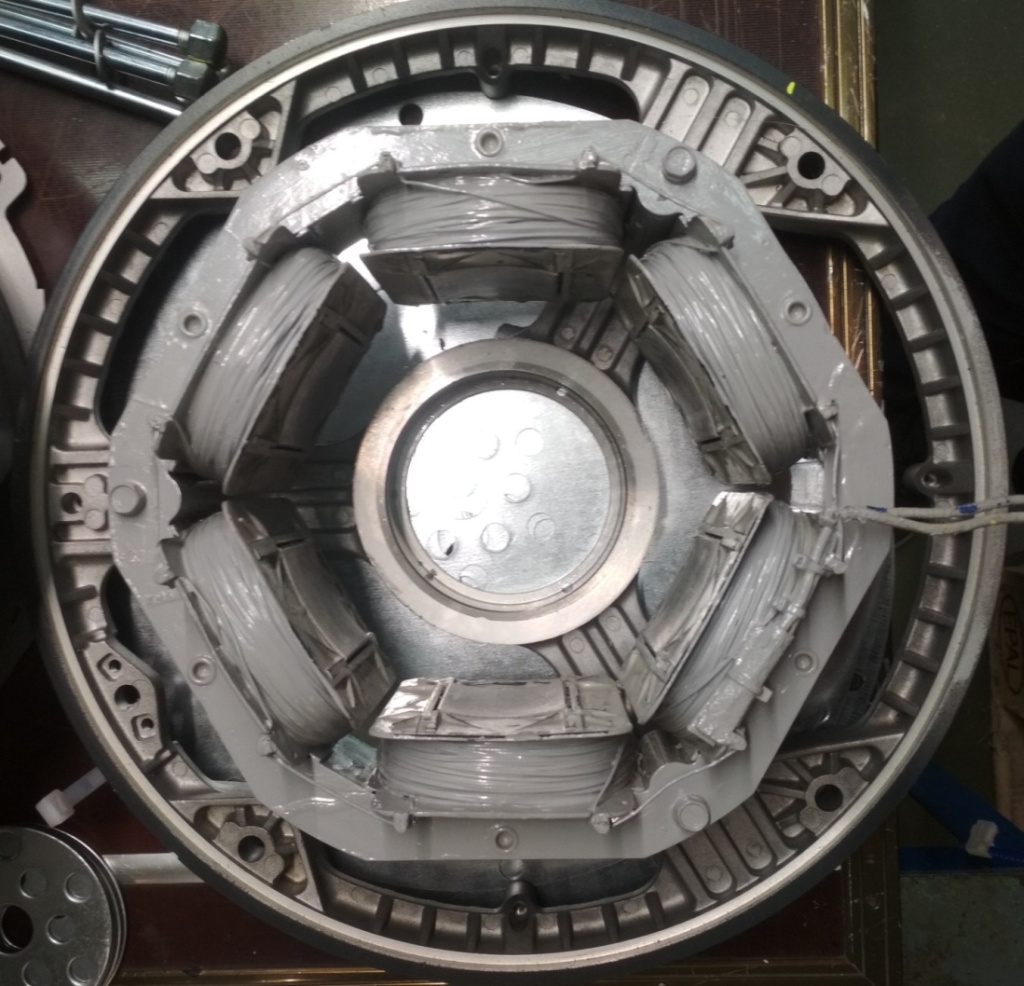

Рисунок 5 - статор возбудителя



Рисунок 6 - ротор возбудителя


Характеристики обмоток генератора приведены в таблице 1.

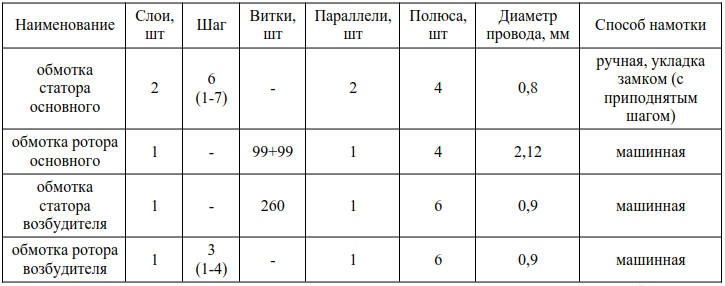

Таблица 1

















Заявленные производителем характеристики генератора приведены в таблице 2.

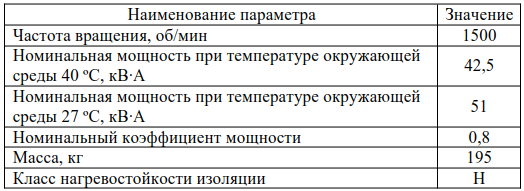

Таблица 2












Для оценки заявленных производителем характеристик проведены испытания генератора. Испытания проведены как на холостом ходу, так и в режиме нагрузки.

По результатам испытаний на холостом ходу получена характеристика холостого хода (рисунок 7).

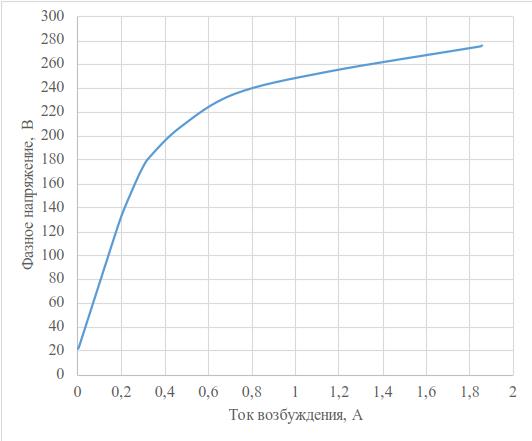

Рисунок 7 – характеристика холостого хода

Формы фазного и линейного напряжений приведены на рисунке 8. Анализ формы напряжения показал, что коэффициент искажения синусоидальности кривой напряжения составляет 3,2 %.

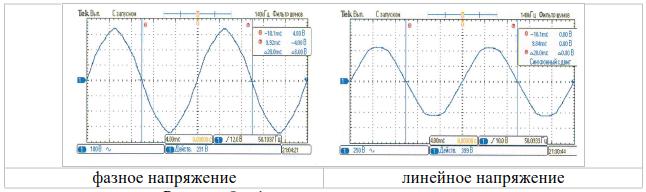

Рисунок 8 – формы напряжения генератора

Результаты испытаний генератора в номинальном режиме показали быстрый рост температуры обмоток, поэтому тепловой режим проведен для пониженной мощности.
Испытание генератора проводилось методом непосредственной нагрузки по ГОСТ 11828-86 на активно-индуктивную нагрузку в течении трех часов. Основные характеристики в процессе испытаний приведены в таблице 3.

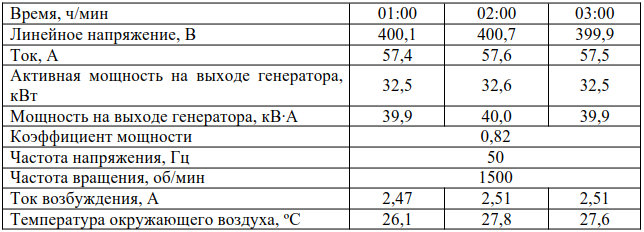

Таблица 3














В конце испытания методом сопротивления были определены перегревы обмоток генератора. Перегревы обмоток приведены в таблице 4.

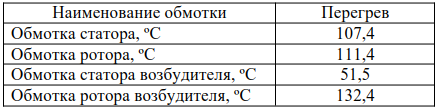

Таблица 4

Для обеспечения ресурса генератора 40000 ч температура обмотки с изоляцией класса нагревостойкости Н не должна превышать 170 ºС.

Из анализа таблицы 4 видно, что даже при пониженной мощности генератора предельная температура окружающей среды, при которой генератор обеспечивает ресурс составляет 37,6 ºС. Возможными причинами могут являться заниженное сечение обмоточного провода и низкая производительность вентилятора.

Следует отметить, что испытания проведены на новом генераторе. В процессе эксплуатации пыль и другие неблагоприятные факторы окружающей среды приведут к большему нагреву обмоток генератора.

Также обращает на себя внимание и особенность конструкции статора возбудителя, в котором отсутствуют постоянные магниты, а начальное самовозбуждение обеспечивается только за счет остаточной намагниченности стали. Данное обстоятельство может отрицательно сказаться на надежности генератора ввиду размагничивания пакета статора возбудителя при длительном простое, и как следствие - недостаточности уровня напряжения самовозбуждения для запуска регулятора напряжения генератора.
