Наша испытательная база располагает современным испытательным оборудованием и широким набором современных цифровых средств измерений для проведения испытаний электрических машин (электродвигателей и генераторов), снятия их рабочих характеристик и исследования происходящих в них процессов.

Проверки и испытания электрических машин проводятся на испытательном стенде, предназначенном для:

• определения номинальных параметров электрических машин;

• проведения тепловых режимов работы, в том числе с выходом в устойчивое тепловое состояние (режим S1 по ГОСТ IEC 60034-1);

• проверки параметров качества вырабатываемой электроэнергии (определение коэффициентов амплитудной модуляции напряжения, искажения синусоидальности кривой напряжения, небаланса напряжения при несимметричной нагрузке);

• снятия моментной, регулировочной, вольт-амперной и рабочей характеристик электрических машин;

• измерения переходных отклонений напряжения и времени его восстановления при набросе и сбросе нагрузки;

• измерения собственной вибрации электрических машин, создаваемой ими при работе;

• проверки качества изоляции электрических машин (в том числе междувитковой) на электрическую прочность.

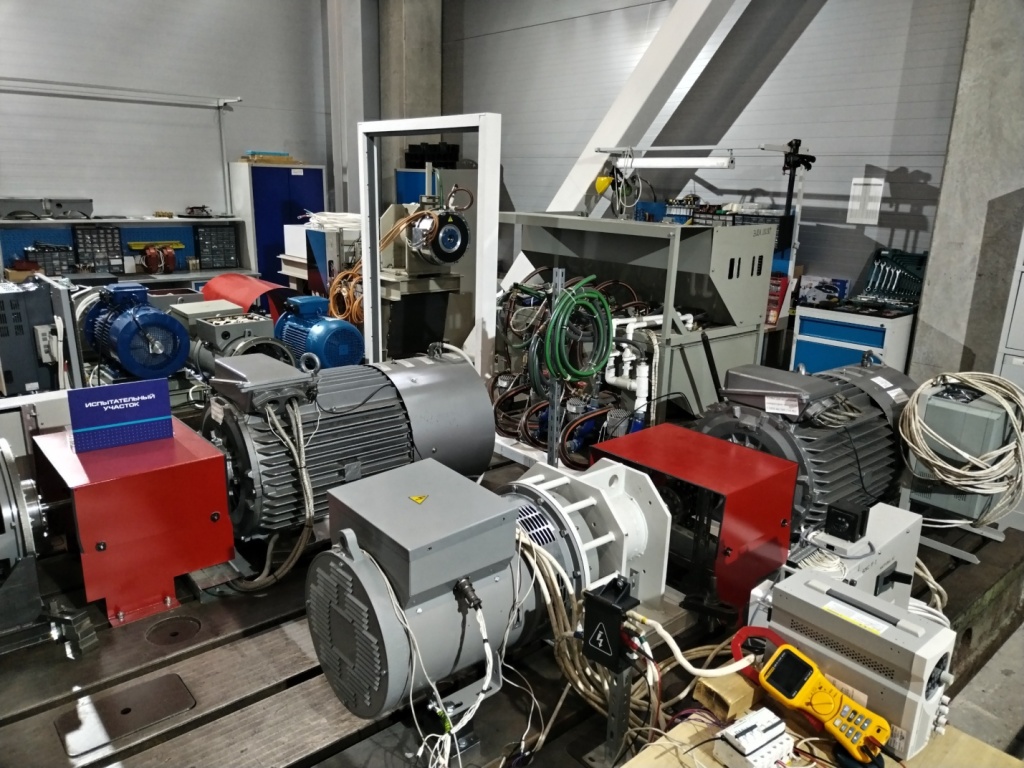

Конструкция испытательного стенда представляет из себя следующее:

Статический преобразователь частоты с датчиком обратной связи для осуществления векторного управления вращением приводного двигателя, асинхронный двигатель, испытуемый генератор с расположенным на одном валу возбудителем. Передача вращающего момента от приводного двигателя к генератору осуществляется посредством компенсационной муфты, оснащенной датчиком измерения вращающего момента. Максимальная скорость вращения испытательного стенда составляет 3000 об/мин. Соосность спарки "двигатель - генератор" перед началом их совместной работы обеспечивается посредством её выставления при помощи лазерной системы центровки валов. Нагружение испытуемого генератора осуществляется при помощи нагрузочного модуля, путем преобразования вырабатываемой энергии в тепло. Нагрузочный модуль способен обеспечивать активную (кВт = кВА, cosφ = 1), активно - реактивную или только реактивную нагрузку с шагом наброса 1 кВт для обеспечения плавной регулировки мощности.

Также испытательный стенд оснащен виброизолированной плитой для обеспечения возможности измерения собственной вибрации испытуемого изделия.

Все средства измерений, входящие в состав испытательного стенда, внесены в государственный реестр средств измерений и проходят ежегодную поверку в аккредитованных метрологических организациях.

Таким образом функционал испытательного стенда позволяет проводить широкий комплекс измерений, таких как:

• измерение постоянного тока в диапазоне от 0 до 2000А;

• измерение переменного тока (True-RMS) в диапазоне от 0 до 1400 А;

• измерение постоянного и переменного напряжения в диапазоне от 0 до 825 В;

• измерение активной мощности в диапазоне от 0 до 1650 кВт;

• измерение полной и реактивной мощности;

• измерение коэффициента мощности;

• измерение пусковых токов;

• измерение коэффициента искажения синусоидальности кривой напряжения;

• анализ гармоник;

• измерение крутящего момента в диапазоне от 0 до 1 кН∙м;

• измерение скорости вращения валов электрических машин в диапазоне от 0 до 10000 об/мин;

• измерение сопротивления изоляции электрических цепей в диапазоне от 0 до 20 ГОм при значении испытательного напряжения 50/100/250/500/1000 В;

• расчет коэффициентов поляризации PI и абсорбции DAR;

• измерение сопротивления цепей и шин заземления током > 200 мА;

• измерение вибрации на горизонтальном участке амплитудно-частотной характеристики в диапазоне частот от 10 до 1000 Гц;

• испытания электрической прочности изоляции обмоток электрических машин с возможностью установки продолжительности испытания, осуществления дистанционного управления (пуск, останов, результат теста). Диапазон испытания постоянным напряжением составляет от 0,1 до 6 кВ, а переменным напряжением от 0,1 до 5 кВ, с частотой 50/60 Гц (в зависимости от сети питания);

• оценка распределения нагрева и определение температурного состояния частей электрических машин, работающих под нагрузкой с возможностью регистрации тепловизионного и цифрового изображений.
